Galvanogerechtes Konstruieren

Galvanische Schichtverteilung: Bei Galvanischer Verzinkung liegen die Zinkatome in einer Salzlösung im Bad vor. Sie wandern von der Anode (plus) an die Kathode(Bauteil/ minus). Dabei folgen sie den sogenannten Feldlinien des Stroms. Hierbei ist zu beachten, dass an Erhebungen, Ecken und Kanten sowie nah an der Anode liegende Teile bevorzugt getroffen werden. Es kommt zum sogenannten Kannten Aufbau (dickere und ungleiche Schichtverteilung). Bei Bauteilen, deren Geometrie ein Auftreffen verhindert oder eingegrenzt bleiben die Bauteile unbeschichtet. Dies ist sehr gut an Rohren mit geringem Durchmesser zu beobachten, hier beträgt die Streuung im Gestell Automaten innen nur ca 30%.

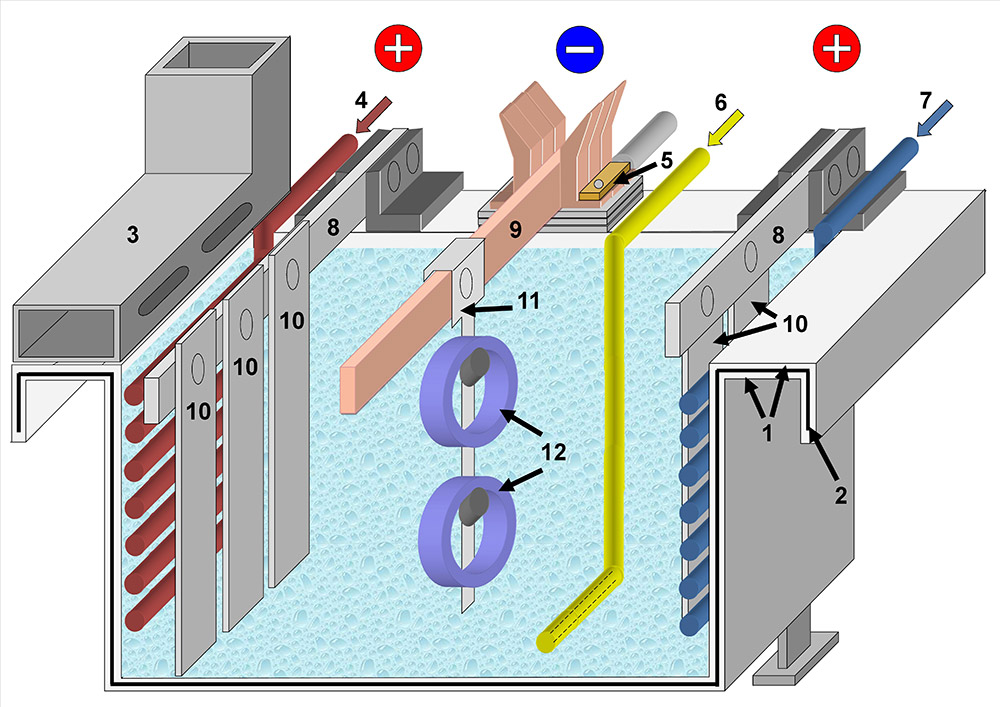

Aufbau Galvanisches Zinkbad

Galvanische Wanne
Spezialgummierung
Absaugung
Heizung
Kathodenanschluss aus Kupfer
Lufteinblasung
Kühlung
Anodenschiene
Warenschiene mit Bewegung
Zink bzw Stahlanode
Gestell
Zu galvanisierendes Bauteil

Schichtaufbau verschiedenartiger Geometrien:

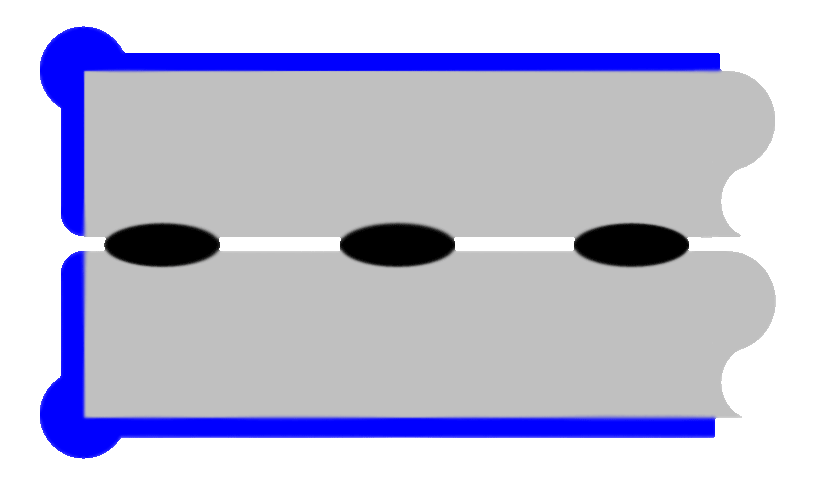

Geschweißte, gebördelte und zusammengesetzte Bauteile „saugen“ sich in kleinstspalten, Ritzen und Löchern durch die Kapillarwirkung bzw. Adhäsion mit Elektrolyt voll. Dieser lässt sich nicht gänzlich ausspülen, sodass diese Bauteile nach der Beschichtung zum „Ausblühen“ neigen. Elektrolytreste und beginnende Korrosionsprodukte treten nach einiger Zeit wieder aus und sind als weiße Fließstellen auf den Bauteilen zu erkennen.

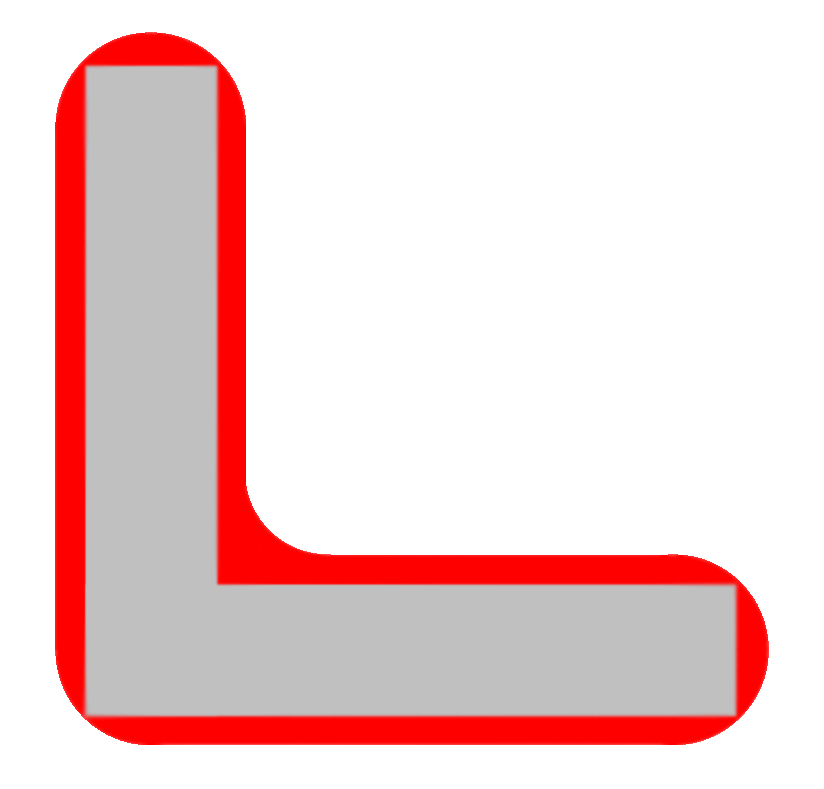

Lackiert

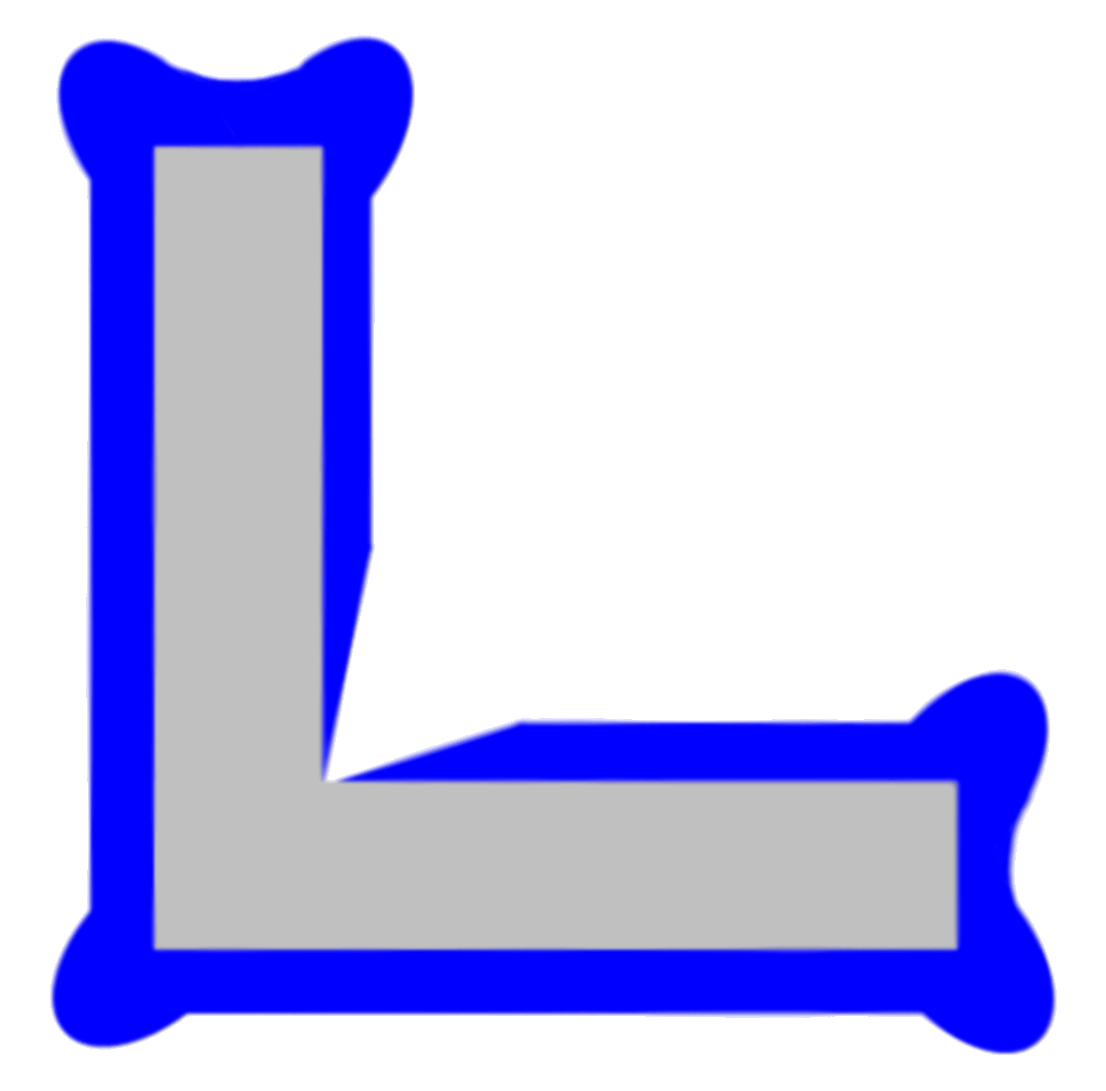

Galvanisch beschichtet

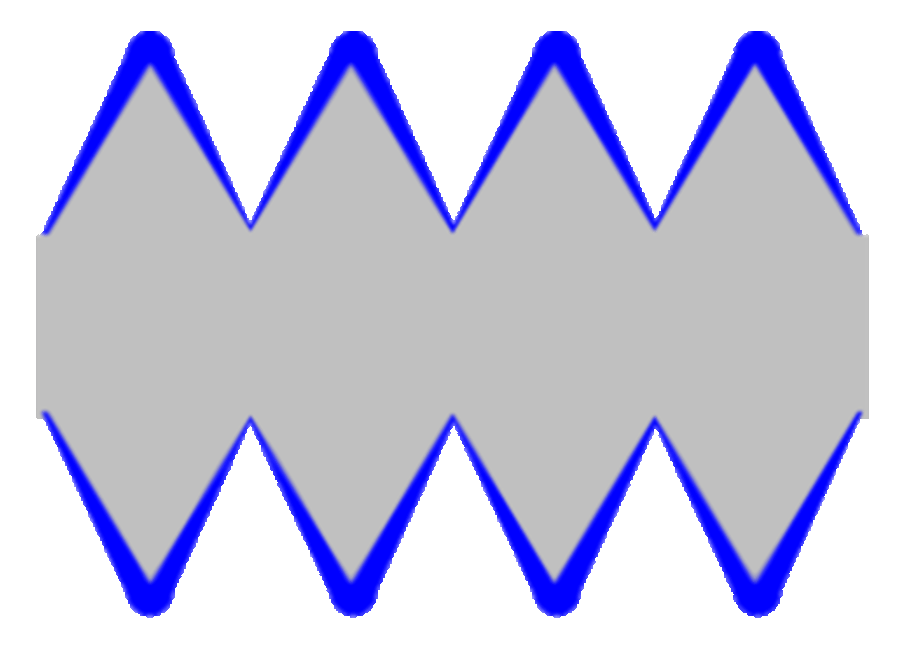

Gewinde Galvanisch beschichtet: Achtung! evtl. Untermaß bei der Konstruktion zu beachten.

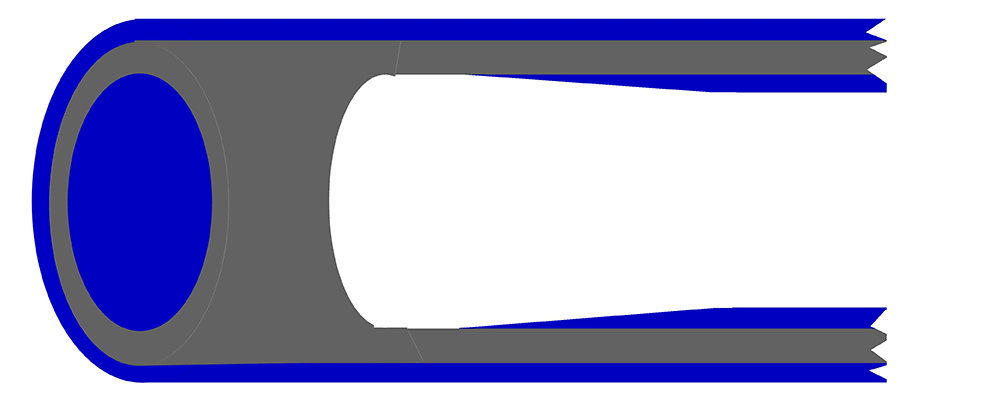

Schichtaufbau bei einem Rohr

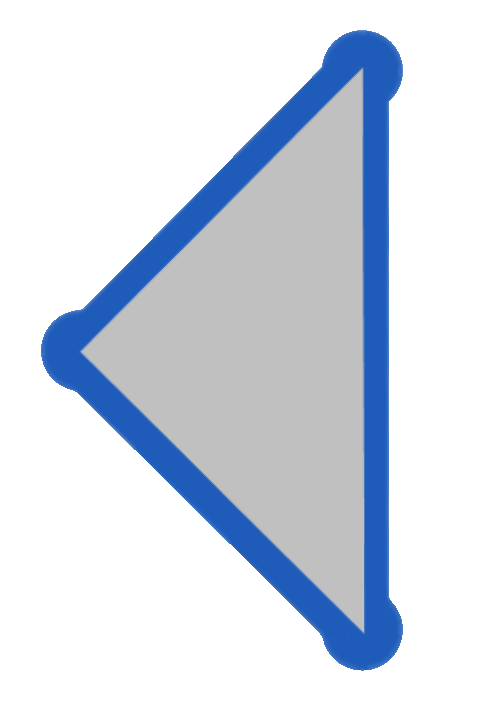

Profil Schichtaufbau
